氣動快關旋啟式逆止閥新品設計

一.前言：

大多數機械都是跟乳化機一樣，動力均為電力。火力發電汽輪機抽氣系統中，為防止介質的倒流，保護汽輪機等重要設施，根據機組設計的抽氣管道的數量，一般每臺機組都需要安裝不同參數的抽氣快關逆止閥。氣動快關逆止閥是火電機組必須的重要設備。

二.現常用氣動快關逆止閥介紹

現在國內各火電廠常用氣動快關逆止閥，其結構都是快關逆止閥配備彈簧復位式氣動執行機構，但結構形式又各有特點，性能各有利弊。現簡要介紹兩種常用結構如下：

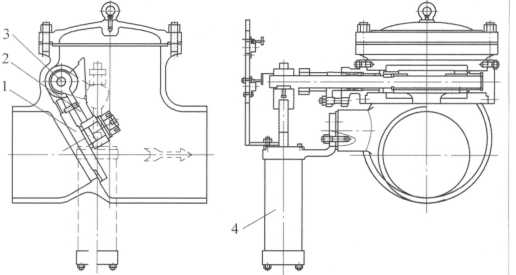

1.上置式直行程氣動快關逆止閥

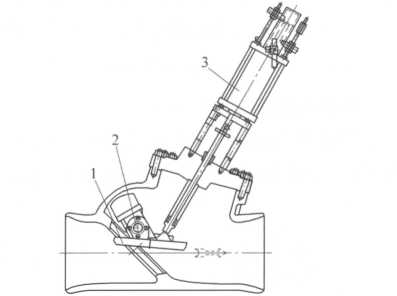

2.側置式直行程氣動快關逆止閥

三.新型氣動快關逆止閥設計

新型氣動快關逆止閥。按照ASME B16.34標準的規定，該參數閥門主 體選擇A182 C12A材料，閥門壓力等級選為CLASS 2500SPL,閥門公稱尺寸選為NPS 10。

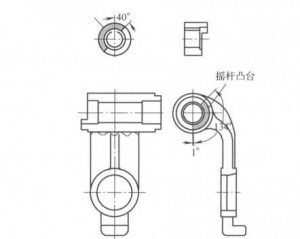

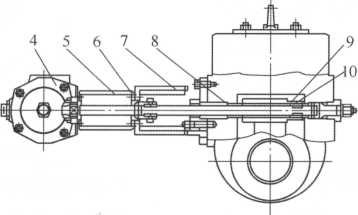

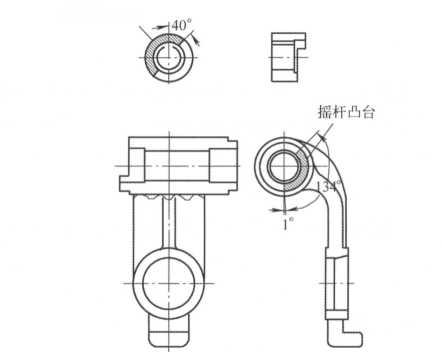

根據當代閥門設計技術的發展，閥門零件材料選擇，強度設計不難完成，乳化機小編在本文便不再贅述。為保證閥門的性能可靠性，閥門結構設計吸收了上述兩種閥門結構的優點，改進其不合理 之處。同時由于閥門工作溫度壓力高，閥門設計時要充 分考慮高溫高壓的影響。閥門結構設計如圖。
